概要
Band body
- オーディオミキサーやパワーアンプなどの機器の電源の ON/OFF を集中制御する電源制御ユニットです。本機前面の電源スイッチ、または外部機器からの制御信号により、本機から電源を供給している機器の電源 ON/OFF を制御できます。 また、本機を増設することにより電源を制御する対象機器を増やすことができます。
- 過負荷保護のため、20A のブレーカーを2 系統内蔵しています。
- 3系統の電源出力系統を備え、その電源ON/OFF タイミングに時間差を設けているため、電源ON 時の突入電流の重畳による主幹側ブレーカーの遮断を防止できます。パワーアンプの電源を最後に ON することによって、音響システムの電源投入時にスピーカーから出力されるクリックノイズを軽減する使い方も可能です。電源 ON のタイミングは４種類から選択可能です。

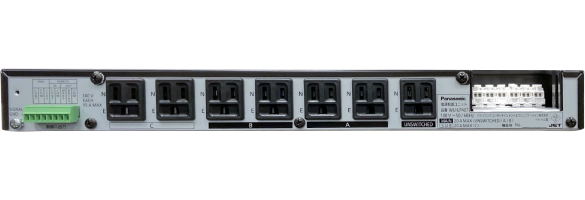

- 後面パネルに2極接地付コンセントを 7 個装備しています。
- 非常用放送設備からの非常用制御出力信号を受けて、非常放送時に音響機器の電源を遮断できます。また、電源出力系統ごとに、遮断するかどうかを個別に設定できるので、非常放送時にパワーアンプの電源のみを遮断するといった使いかたができます。
- 本機制御部の電源回路は内蔵のブレーカーとは独立しているため、本機のブレーカーが遮断されても、増設機として接続されている電源制御ユニットは動作を継続します。
Item body
設備システムに最適な3 Pコンセント
背面のコンセントは3Pタイプを7個搭載し、アース接続が必要な機器への電源供給が可能。変換アダプターを使用せずに接続することができ、3 P電源ケーブルと2 P 電源ケーブルが混在するシステムに対応。
制御タイミングの4 パターン選択を実現
電源投入タイミングを4パターンから設定可能で、電源投入時に配慮が必要な機器が接続される場合に安全な起動が可能。
非常放送起動時の電源遮断回路の選択が可能
出力系統毎に非常放送連動/ 非連動の選択機能を装備。電源遮断の必要のない映像機器などが接続される出力系統の非常放送連動を非連動とすることで、映像機器などへの電源供給を継続することが可能。
AC電源接続部にはスクリューレス端子台を採用
Media
Media
Background colour
White
Section intro title

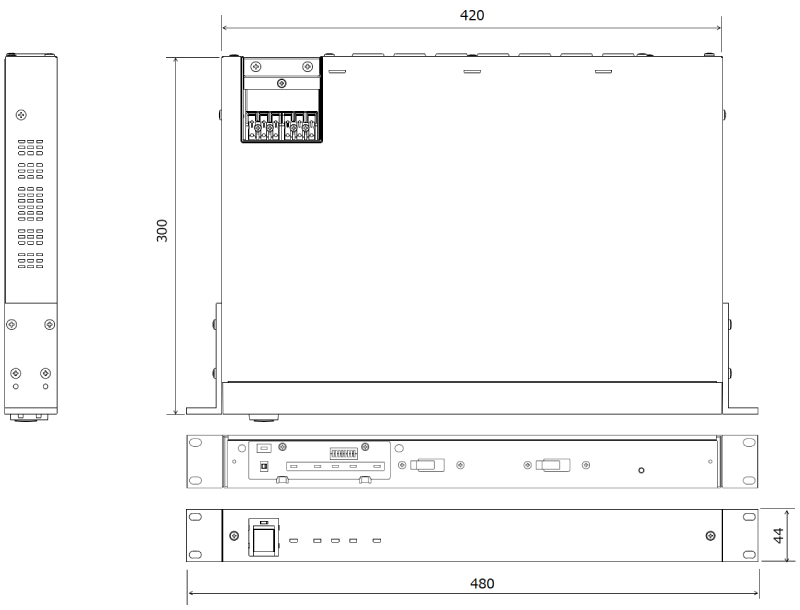

寸法図（単位：mm）
Media
Media
Background colour
Grey
Section intro title
ブロックダイアグラム
Media
Media
