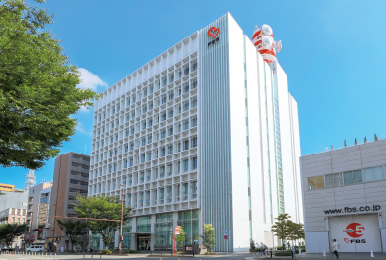

株式会社福岡放送様

運用性の高い4K対応と、“最高品質のHDサブ”を目指して

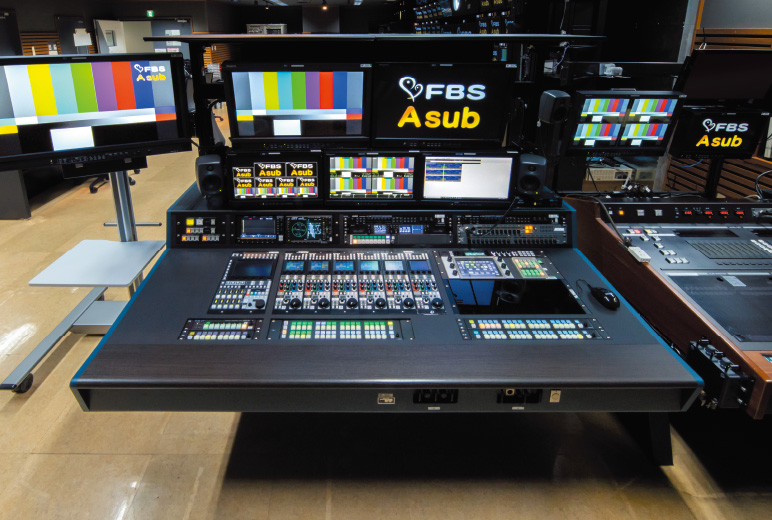

2020年2月、株式会社福岡放送様は局内初の4K対応サブとしてAサブのスタジオサブシステムを更新しました。Aサブは月曜日から金曜日まで生放送している帯番組『めんたいワイド』や、日曜夕方のスポーツ番組『夢空間スポーツ』を制作する、福岡放送様が持つ3つのサブのうち最も運用頻度の高いサブです。今回の更新は4K/HDサイマルシステムという将来性を持たせながら、現在のHD運用でのクオリティを細部まで追求した“最高品質のHDサブ”にすることを目指して検討。他社システムとも比較検討した結果、12G-SDIに対応し運用性に優れたライブスイッチャーAV-HS8300シリーズを採用しました。

局内の様々な4Kシステム・フォーマットへの対応力

福岡放送様は他局に先駆けて4Kの中継車を導入し、編集機や回線センターも4Kに対応させています。今回更新したAサブは中継車の受けサブとしても使用されるため、幅広い4Kフォーマットに対応できることが条件でした。「他の4Kシステムとの親和性を考え、パナソニックさんが一番多彩なフォーマットに対応できたことが決め手でした。それから、まだまだ過渡期の4Kというシステムにおいて内製品が多く、12Gの技術力も非常に高かった。将来を見越した幅広いシステム提案をしてくれたことで“パナソニックさんならこの先、いかようにもなる”と確信できたのです」（技術局 制作技術部 松本安史様）

使いやすい充実のキーヤーが、大規模中継番組を支える

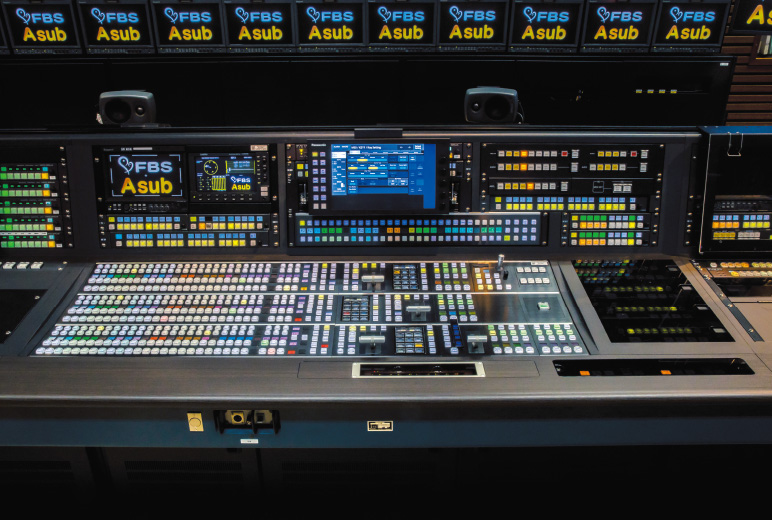

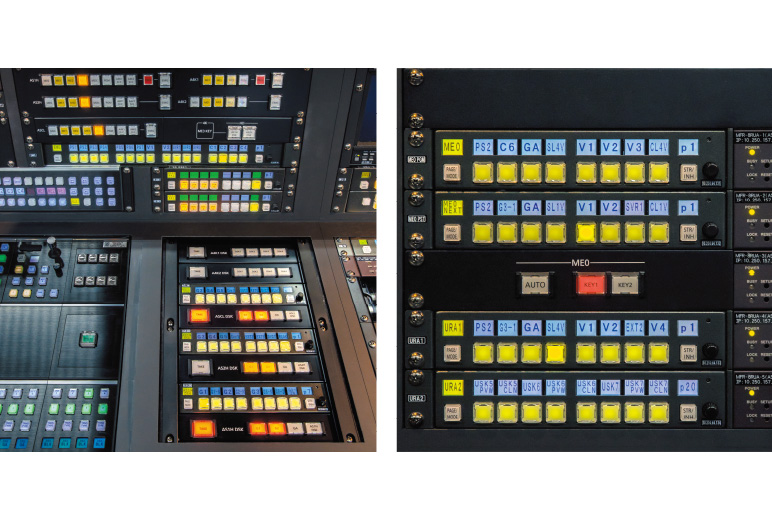

AV-HS8300はリサイザーやクロマキー機能など各種キーヤーが使いやすく、簡単に高品質な演出が可能だと技術局 制作技術部の松本様は語ります。特に、ME前段で入力素材にテロップなどのスーパーができるUSK（アップストリームキーヤー）は、パナソニックならではの使いやすさだと好評です。

「福岡の伝統的な祭りである『博多祇園山笠』の大規模な中継を毎年行っているのですが、これまでは、入力素材にスーパーするために、それぞれの中継現場にDSKなどのスーパー装置を持ち込まなければなりませんでした。AV-HS8300のUSK機能があれば、わざ わざ現場に持ち込まなくてもスイッチャーのみで多彩なスーパーが可能です。そして各種キーヤーは4K運用時でも機能制限がなく、HD運用時と同等の番組制作が可能になる点も魅力的なポイントでした」

細部までこだわり抜いた環境づくり

最高品質のHDサブを目指すにあたり、最もこだわったのは環境改善だったと松本様は語ります。

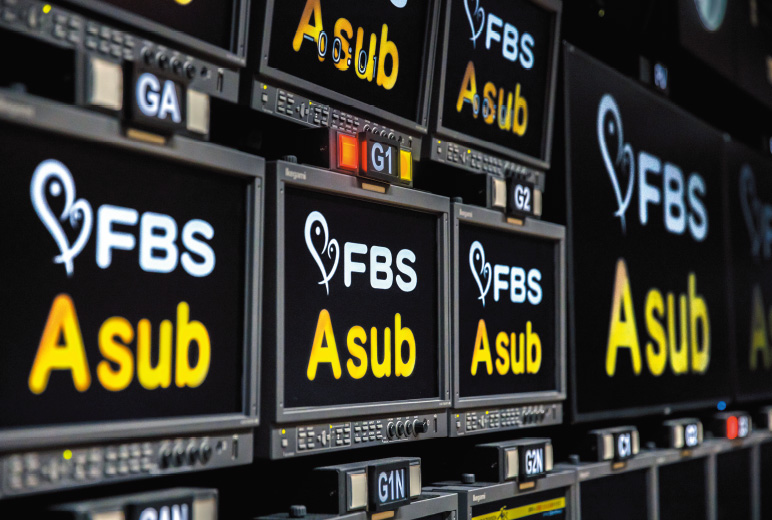

「以前は、サーバーやCGの操作画面を確認するためにPCが置かれている卓まで歩いて行かなければならなかったため、今回はPC操作画面を分配し、ワイヤレスマウスを用いて操作卓の3か所から操作できるよう改善しました。それからモニター棚の見やすさにもこだわりました。これまではモニター棚を見上げてオペレートしていましたが、今回は操作卓の監視面を低く設計してモニターの位置を下げても見えるようにしました。モニターと操作卓との距離も数十センチ単位で実際に動かしながら調整しました」

また、今回導入した音声ルーター(他社製)との映音連動制御など、操作卓以外でもあらゆる環境改善を行ったと技術局 制作技術部の川邉様は語ります。

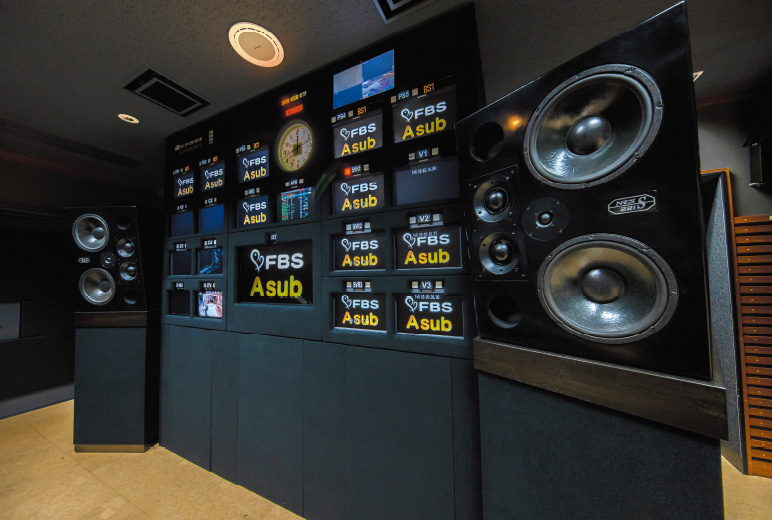

「音声ルーターにテーブルを持たせることで、映像の素材切り替えに合わせて音声も切り替え、あえて選択素材を表示して確認できるようにしました。これまでは、実際は音声も切り替わっているのに映像しか表示されていなかったので、映像と音声の連動を視覚化して分かりやすくしたかったのです。また、今回は音声のモニター棚もリニューアルしました。以前までは鉄板の棚だったので音の反響があったのですが、棚の素材を木材にしてパネル部分はメッシュの布素材にすることで音の反響をできる限り抑えました。音声卓から近い映像のモニター棚も、音に影響のあるところはこの素材にしています。それからもう1つ、指揮卓には同軸ケーブルの端子盤を多数用意し、挿すだけでPCの素材をシステムに取り込めるようにしました。最近では新型コロナウイルス感染症の影響でSkypeなどパソコンからの素材の取り込みが多いので、この端子盤が無かったら混乱していたと思います。今まさにフル活用しています」

川邉様は、「映像も音声も、私たちの仕事は感覚で行う部分が多いので、室内の環境が良くないと良いオペレートができません。スタッフ全員が精度の高いオペレートをするために、今回とても効果的な改善ができました」と話します。

4K/HDシステム全体をボタン1つで切り替え

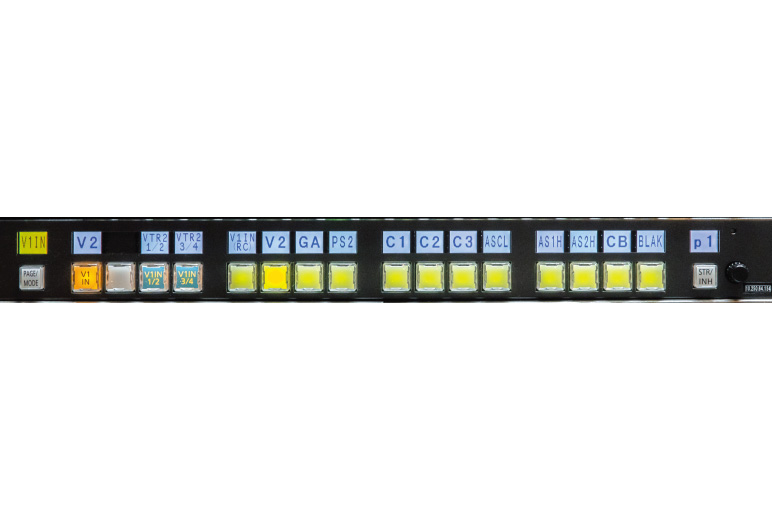

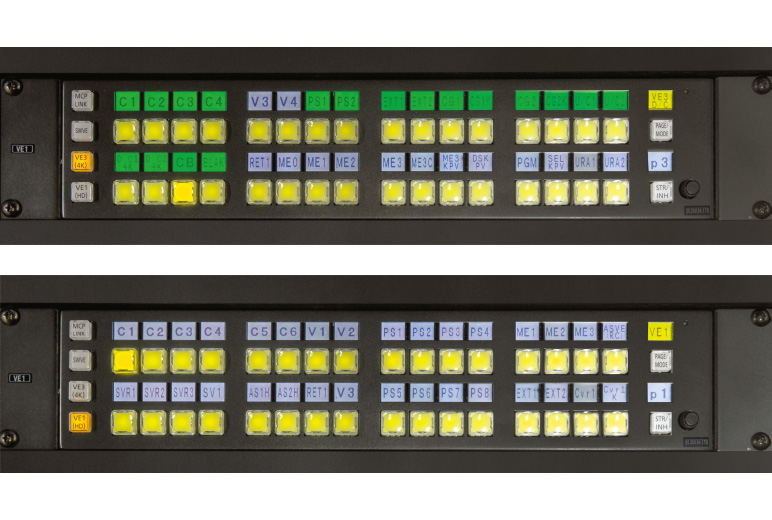

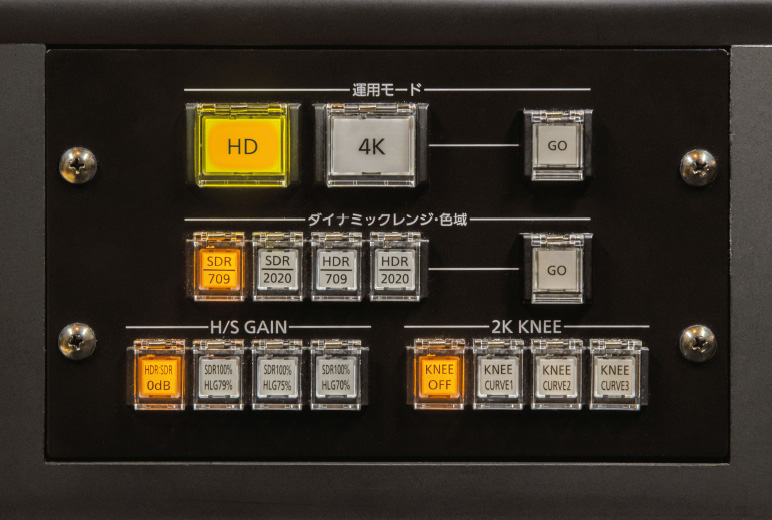

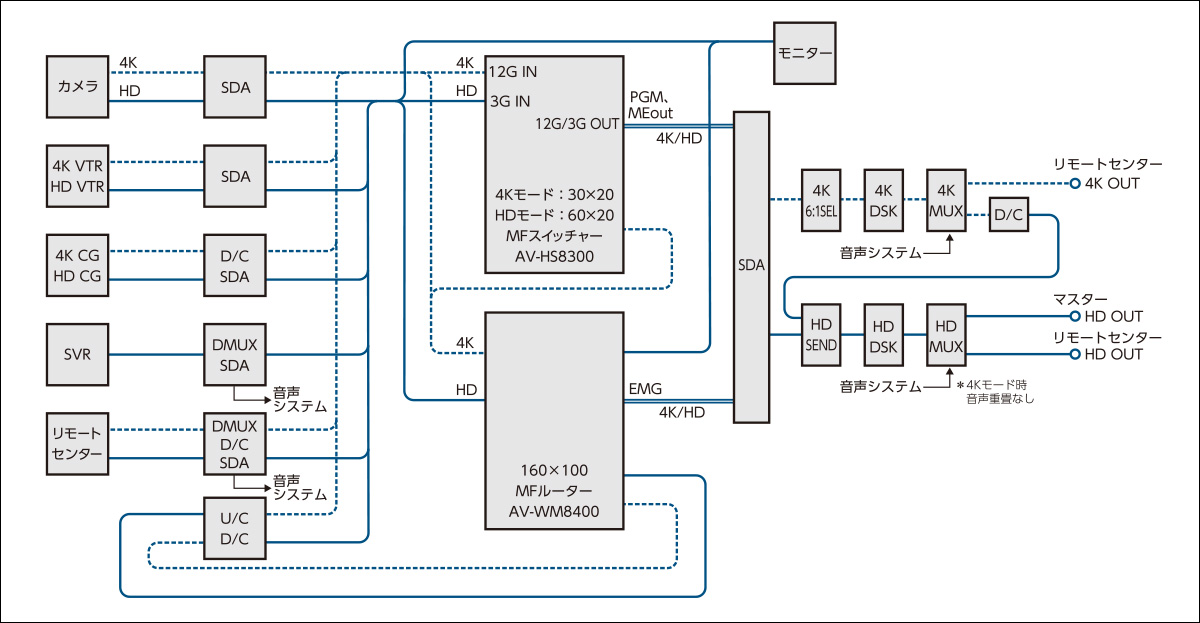

今回のシステムはHD運用時はHDのみ出力し、4K運用時はダウンコンバートによるHDも同時に出力するサイマル方式を採用。将来4K運用を開始した際にHDとの切り替えをスムーズに行えるよう、VE卓にモード選択ボタンを設置しました。これにより、4K/HDの切り替えはもちろんHDR/SDR切り替え、BT.2020/709の色域選択、そしてHDRとSDRのゲイン差を自動でつけるH/S-GAIN機能もボタン1つで設定可能です。松本様は、「スイッチャーやルーターの切り替えはもちろん、アップコンやダウンコン、カメラシステム、モニターも含めてワンプッシュで本当にシステム全体が切り替わるので、シンプルで分かりやすいです」と語ります。

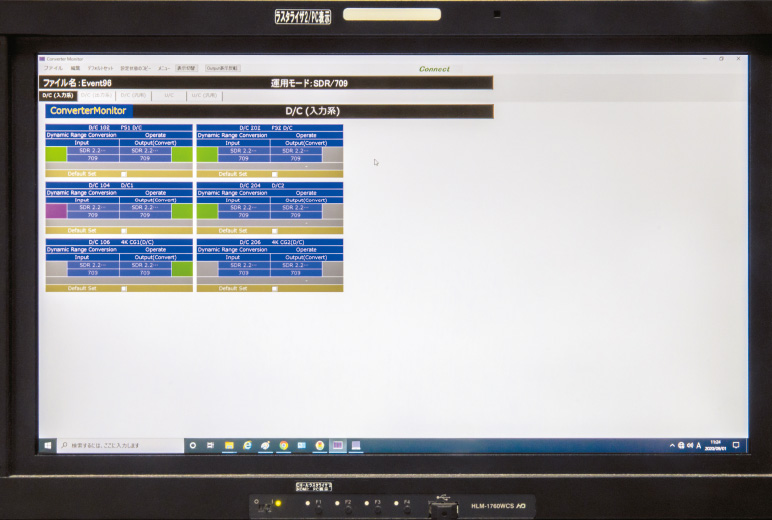

また、VE卓のシステムPCにはコンバーターモニターアプリをインストール。アップコンバーターやダウンコンバーターの設定状態の一元管理や個別変更を瞬時に行うことができます。

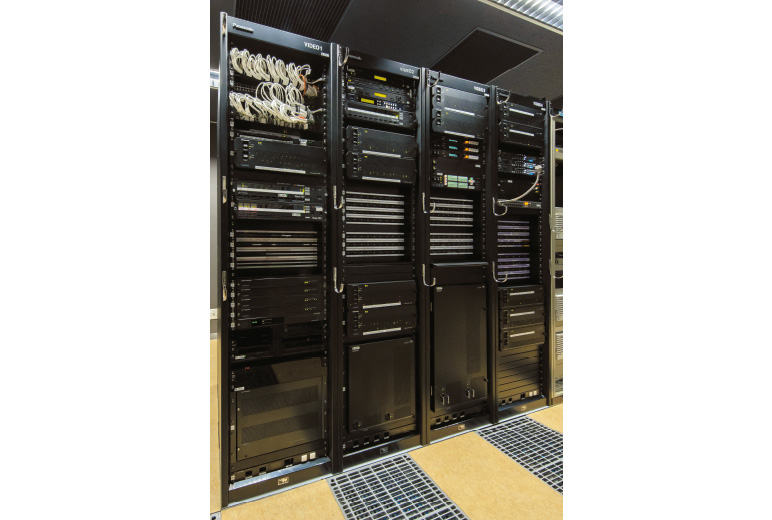

【映像機器】

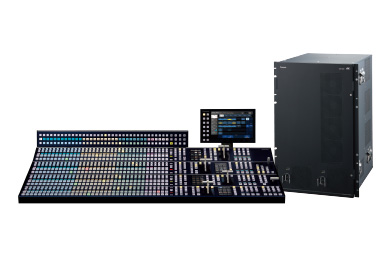

• マルチフォーマットスイッチャー（12G-SDI対応ライブスイッチャー） AV-HS8300シリーズ

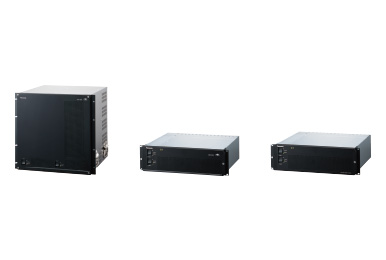

• マルチフォーマットルーター（12G-SDI対応ルーティングスイッチャー）AV-WM8400シリーズ

• 3G-SDI対応ペリフェラルAV-PF3000シリーズ
  • SDAユニットAV-PF30M1
  • 2chSDAユニットAV-PF30M2
  • AVDL/FSユニットAV-PF30M3
  • MUXユニットAV-PF30M4
  • DMUXユニットAV-PF30M5

• 12G-SDI対応ペリフェラルAV-PF8000シリーズ
  • SDAユニットAV-PF80M1
  • 2chSDAユニットAV-PF80M2
  • AVDL/FSユニットAV-PF80M3
  • MUXユニットAV-PF80M4
  • DMUXユニットAV-PF80M5
  • アップコンバーターユニットAV-PF80M11
  • ダウンコンバーターユニットAV-PF80M12
  • 6:1 SELユニットAV-PF80M13

【操作卓】

• SW卓
• UTL卓
• TK卓
• D卓
• VE卓
• 指揮卓
• SVR/CG卓

【モニター棚】

• 映像モニター棚関連機器
• 音声モニター棚関連機器
